本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机来发调速电工作机组配电盘箱的使用： 1、适宜的划分电磁能。 2、有利对用电线路的开闭运行。 3、有较高的安全防护系统防护系统等级分，能举例子的提示线路的导通状况。

项目名称：656KW重油火力发调速电工作机组单机配电箱主要元件明细清单
电气安装箱包括pcb板明细单
序列号	称呼	品种品种	企事业单位	数据	生产厂家
1	塑壳负荷开关	NXM-1250S/3300 1250A	台	1	正泰
2	火力发直流电空气能热泵有效传感器	HGM6110	只	1	众智
3	带发无刷电机时速调控器	C2002	只	1	孚创
4	直流电压电源适配器功能模块	DC24V	只	1	众智
5	小形前面继机械	HH54P    DC24V	只	2	正泰
6	小行在期间继电热器	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	按钮	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

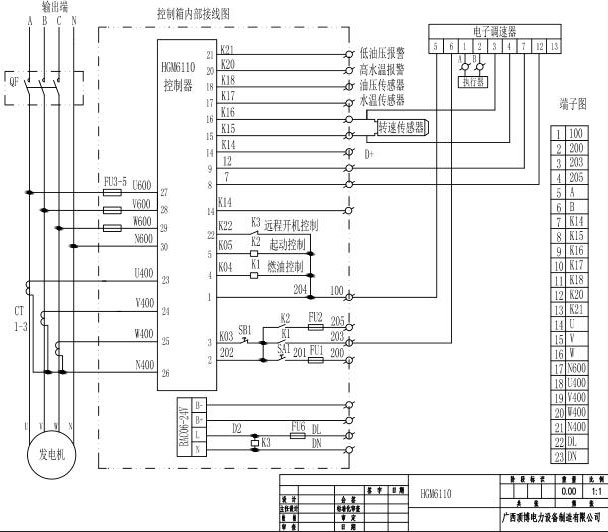

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.ddnlm.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
